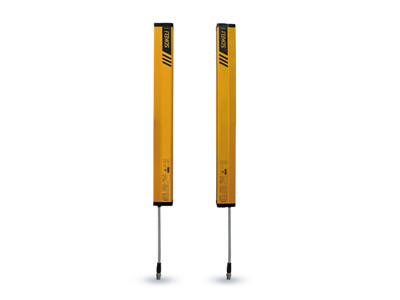

CT4型安全光柵

產品介紹:通過 TüV 認證的安全光柵產品,安全等級達到 Type 4 / EN/IEC 61496-1-2 , Cat. 4 PL e / EN ISO 13849-1-2 。CT4 型安全光柵能夠有效檢測出進入光柵檢測區域的任何超過檢測精度的不透明物體。適用于機械壓力機、液壓機、剪板機、折彎機以及其它危險場合的安全防護。

分享到:

產品特點

1、TÜV 的安全認證,安全等級達到 Type 4 Cat. 4 PL e
2、盲區小,節省安裝空間
3、 IP65/IP67 防護等級,高防護能力
4、通光面防撞設計,型材壁厚 3mm,強力抗沖擊碰撞
5、 指示信息豐富,分路指示顯示每光束狀態,具備接線自檢功能
6、內外減振設計,良好的抗振性能

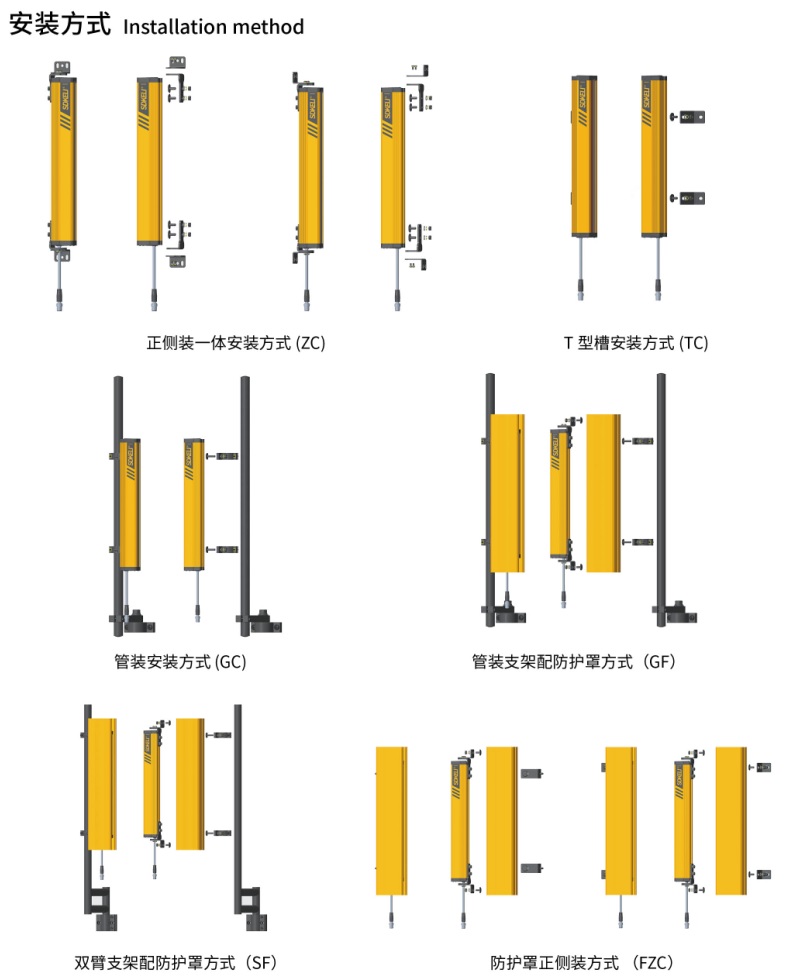

7、 高強度支架,多種安裝方式
8、“安全”看的見,強力的 MTTFD、MTTF數據支撐

產品組成

CT4 型安全光柵由發射器、接收器、傳輸線、支架、安裝附件等組成



規格型號

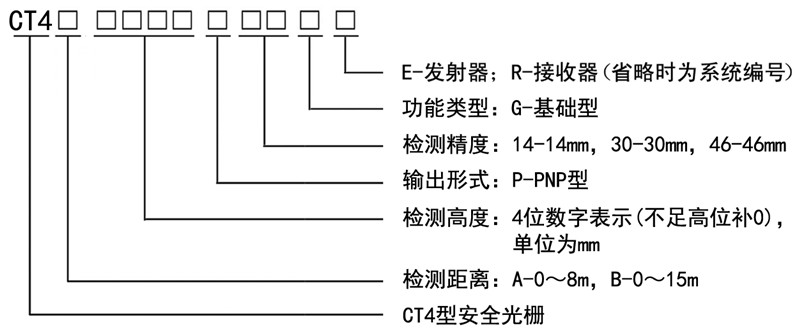

CT4型安全光柵系統編號

典型接線圖

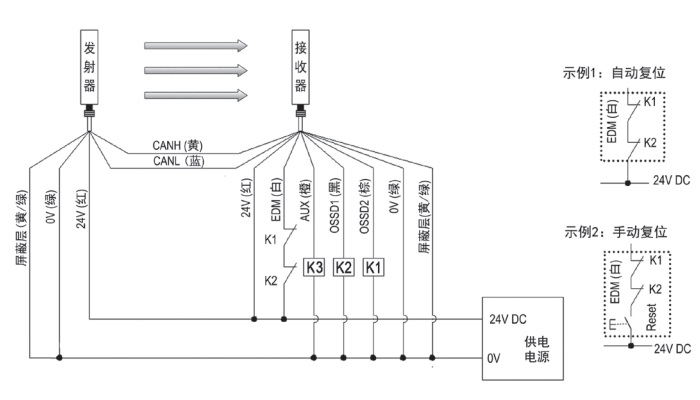

CT4安全光柵使用EDM功能接線圖
使用EDM功能接線圖

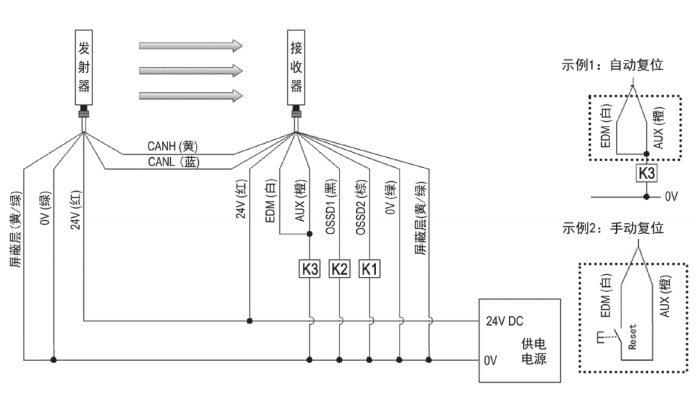

CT4安全光柵不使用EDM功能接線圖
不使用EDM功能接線圖
備注:K1、K2:控制機器危險部件的繼電器或其他設備;K3:負載或PLC(用于監測)。不使用K3時,光柵也可以正常工作

技術參數
執行標準 2014/30/EU(EMC指令)
2006/42/EC(機械安全指令)
EN/IEC 61496-1(Type 4 ESPE)
EN/IEC 61496-2(Type 4 AOPD)
EN ISO 13849-1/-2 (Category4、PLe)
EN/IEC 61326-1
ISO 13855
安全類別
安全等級 Type4 cat.4 Ple
DCavg 99%
CCF 100
光學特性
檢測光源 紅外LED(中心波長850nm)
檢測精度 14 mm 30 mm 46 mm
檢測距離 A型:0-8m B型:0-15m
檢測高度 232 mm~1672 mm(見CT4安全光柵規格型號參數一覽表)
有效孔徑角(EAA) 滿足IEC61496-2要求,檢測距離在3m以上時,EAA<2.5°
光源 紅外LED(波長850nm)
環境特性
環境溫度 工作 -10~55℃(無結霜及凝霧)
存儲 -30~70℃
環境濕度 工作 35%~85%RH
存儲 35%~95%RH
環境照度 白熾燈 最大3000 Lux
熒光燈 最大3000 Lux
太陽光 最大10000 Lux
防護等級 IP65、IP67(IEC60529)
抗振動能力 頻率10~55Hz,振幅0.35±0.05mm,X、Y及Z方向各20次
抗沖擊能力 加速度10g,脈沖持續時間16ms,X、Y及Z 方向各1000次

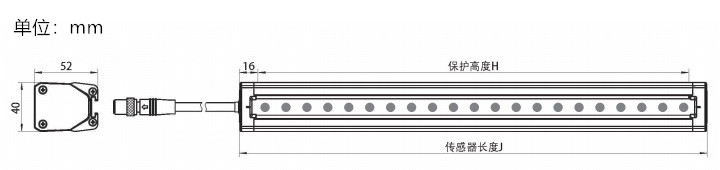

外形尺寸 52*40*Jmm(J為發光器和受光器長度)
電氣特性
電源電壓 DC 24 V±20% (紋波±5%)
消耗電流 (無負載時) 發射器 <200 mA
接收器 <200 mA
響應時間 6 ms~79 ms
安全輸出(OSSD) PNP晶體管輸出×2
ON狀態時,負載電流≤300mA,輸出電壓≥Vcc-2V
OFF狀態時,漏電流≤1mA,殘留電壓≤1V(排除導線延長的影響)
容性負載:0.9uF
感性負載:4Hz時2H,頻率降低時可以增加
輔助輸出(AUX) 非安全輸出,一路PNP輸出,與OSSD反相,遮光狀態輸出電流≤300mA,電壓≥Vcc-2V,通光狀態輸出電流<2mA,電壓<2V
外部設備監控(EDM) 外接繼電器或接觸器負載時,監控負載常閉觸點的狀態
OFF狀態輸入電壓:9V~24V
ON狀態輸入電壓:0 ~ 7V或開路
手動復位 在EDM回路中,串入一組常開觸點,可實現手動復位功能

規格型號參數一覽表
檢測精度14mm 規格型號 保護高度 光束數 響應時間 MTTFD
(年)
PFHD
(1/h)
MTTF(年) 外形尺寸
CT4□0232P14G 232 30 <14 282 8.67E-09 45 52×40×264
CT4□0352P14G 352 45 <19 231 1.08E-08 36 52×40×384
CT4□0472P14G 472 60 <24 195 1.19E-08 32 52×40×504
CT4□0592P14G 592 75 <30 169 1.50E-08 29 52×40×624
CT4□0712P14G 712 90 <35 149 1.61E-08 26 52×40×744
CT4□0832P14G 832 105 <41 133 1.87E-08 24 52×40×864
CT4□0952P14G 952 120 <46 120 2.03E-08 22 52×40×984
CT4□1072P14G 1072 135 <52 110 2.23E-08 21 52×40×1104
CT4□1192P14G 1192 150 <57 101 2.47E-08 19 52×40×1224
CT4□1312P14G 1312 165 <62 94 2.74E-07 18 52×40×1344
CT4□1432P14G 1432 180 <68 87 3.08E-08 17 52×40×1464
CT4□1552P14G 1552 195 <73 81 3.08E-08 16 52×40×1584
CT4□1672P14G 1672 210 <79 76 3.41E-08 15 52×40×1704
檢測精度30mm CT4□0232P30G 232 11 <7 394 5.94E-09 41 52×40×264
CT4□0352P30G 352 16 <9 357 6.44E-09 39 52×40×384
CT4□0472P30G 472 21 <11 326 7.04E-09 37 52×40×504
CT4□0592P30G 592 26 <12 300 7.76E-09 36 52×40×624
CT4□0712P30G 712 31 <14 278 8.67E-09 34 52×40×744
CT4□0832P30G 832 36 <16 259 9.81E-09 33 52×40×864
CT4□0952P30G 952 41 <18 243 9.81E-09 31 52×40×984
CT4□1072P30G 1072 46 <20 228 1.08E-08 30 52×40×1104
CT4□1192P30G 1192 51 <21 215 1.08E-08 29 52×40×1224
CT4□1312P30G 1312 56 <23 203 1.19E-08 28 52×40×1344
CT4□1432P30G 1432 61 <25 193 1.19E-08 27 52×40×1464
CT4□1552P30G 1552 66 <27 184 1.33E-08 26 52×40×1584
CT4□1672P30G 1672 71 <29 175 1.50E-08 25 52×40×1704
檢測精度46mm CT4□0232P46G 232 7 <6 429 5.38E-09 43 52×40×264
CT4□0352P46G 352 10 <7 402 5.94E-09 41 52×40×384
CT4□0472P46G 472 13 <8 378 6.44E-09 40 52×40×504
CT4□0592P46G 592 16 <9 357 6.44E-09 38 52×40×624
CT4□0712P46G 712 19 <10 338 7.04E-09 37 52×40×744
CT4□0832P46G 832 22 <11 321 7.04E-09 36 52×40×864
CT4□0952P46G 952 25 <12 305 7.76E-09 35 52×40×984
CT4□1072P46G 1072 28 <13 291 7.76E-09 34 52×40×1104
CT4□1192P46G 1192 31 <14 278 8.67E-09 33 52×40×1224
CT4□1312P46G 1312 34 <15 266 8.67E-09 32 52×40×1344
CT4□1432P46G 1432 37 <16 256 9.81E-09 31 52×40×1464
CT4□1552P46G 1552 40 <17 246 9.81E-09 30 52×40×1584
CT4□1672P46G 1672 43 <19 237 1.08E-08 29 52×40×1704
